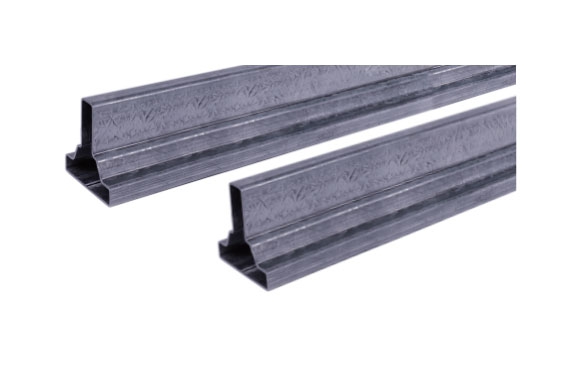

導軌采用熱鍍鋅、硬軋鋼結構，S250GD + Z275-M-A-C 板冷成型，材料符合 DIN EN 10147(材料規范)和 DIN EN10143(尺寸公差 )，鍍鋅表面處理 (140g/ m2, 9.8μm 厚度 ) 雙面應用，焊縫外熱鍍鋅。
注意： 禁止將安全鉗與配重側的導軌一起使用。

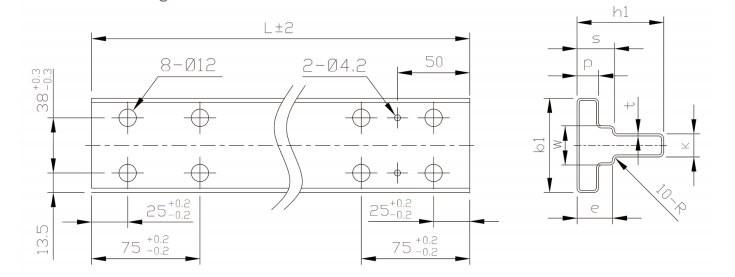

尺寸圖
尺寸
類型 | b1 (mm) | h1 (mm) | k (mm) | p (mm) | s (mm) | w (mm) | t (mm) | r (mm) |
HG65-1.5 | 65 | 60 | 16 | 15 | 26 | 27 | 1.5 | 2 |
HG65-2.0 | 65 | 60 | 16 | 15 | 26 | 27 | 2.0 | 2 |
截面特性
類型 | A (cm2) | e (mm) | Mass (kg/m) | Ix (cm4) | Wx (cm3) | ix (cm) | Iy (cm4) | Wy (cm3) | iy (cm) |
HG65-1.5 | 3.45 | 21.3 | 2.7 | 13.11 | 3.38 | 1.95 | 10.74 | 3.35 | 1.65 |
HG65-2.0 | 4.57 | 21.4 | 3.58 | 17.14 | 4.43 | 1.93 | 13.92 | 4.34 | 1.74 |
