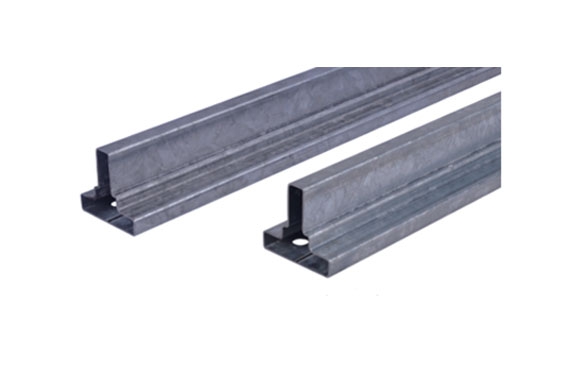

                                                  空心導軌

                                                  2022-06-21 08:34:47
                                                  空心導軌
                                                  詳細介紹:

                                                  導軌采用熱鍍鋅、硬軋鋼結構,S250GD + Z275-M-A-C 板冷成型,材料符合 DIN EN 10147(材料規范)和 DIN EN10143(尺寸公差 ),鍍鋅表面處理 (140g/ m2, 9.8μm 厚度 ) 雙面應用,焊縫外熱鍍鋅。

                                                  注意: 禁止將安全鉗與配重側的導軌一起使用。

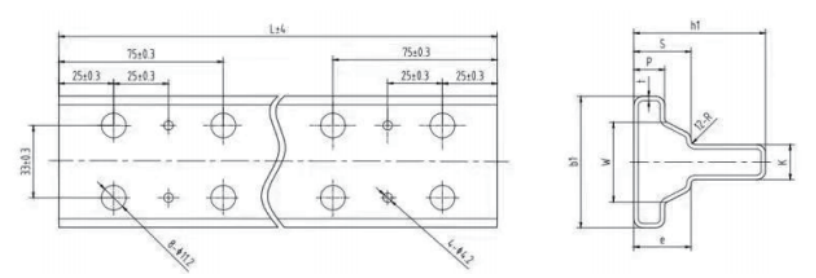

                                                  尺寸圖




                                                  尺寸


                                                  類型

                                                  b1 (mm)

                                                  h1 (mm)

                                                  k (mm)

                                                  p (mm)

                                                  s (mm)

                                                  w (mm)

                                                  t (mm)

                                                  r (mm)

                                                  HT60-1.5

                                                  60

                                                  60

                                                  16

                                                  14

                                                  26

                                                  36.4

                                                  1.5

                                                  2

                                                  HT60-2.0

                                                  60

                                                  60

                                                  16

                                                  14

                                                  26

                                                  36.4

                                                  2.0

                                                  2





                                                  截面特性


                                                  類型

                                                  t (mm)

                                                  S (mm2)

                                                  (kg/m)

                                                  e (cm)

                                                  Ixx (cm4)

                                                  Wxx (cm3)

                                                  ixx (cm)

                                                  Iyy (cm4)

                                                  Wyy (cm3)

                                                  iyy(cm)

                                                  HT60-1.5

                                                  1.5

                                                  3.21

                                                  2.51

                                                  2.24

                                                  12.66

                                                  3.36

                                                  1.99

                                                  8.65

                                                  2.88

                                                  1.64

                                                  HT60-2.0

                                                  2.0

                                                  4.22

                                                  3.30

                                                  2.23

                                                  16.28

                                                  4.32

                                                  1.96

                                                  11.00

                                                  3.67

                                                  1.61
